Варианты размеров данной формы пластины, включая сплавы и стружколомы:
| Форма |
Размер |
Радиус |
Стружколом |
Сплав |
| CNMA |
903 |
4 |
GF |
GP1105 |
| CNMG |
1204 |
8 |
QF |
GP1115 |
| |
1606 |
12 |
SF |
GP1125 |
| |
1906 |
16 |
EF |
GP1225 |
| |
2507 |
24 |
GM |
GP1135 |
| |
2509 |
32 |
QM |
GM1125 |
| |
|
|
LM |
GM3115 |
| |
|
|
QR |
GM3125 |
| |
|
|
LR |
GP3125 |
| |
|
|
LH |
GM3215 |
| |
|
|
HK |
GM3225 |
| |
|
|
GK |
GS3115 |
| |
|
|
QH |
GS3125 |
| |
|
|
UK |
GK1105 |
| |
|
|
BM |
GK1115 |
| |
|
|
CM |
GK1120 |
| |
|
|
EM |
GK1125 |
| |
|
|
SV |
GK1130 |
| |
|
|
|
GP91TF |
| |
|
|
|
GP91TM |
Обработка стали, группа
Р
|
Описание стружколомов |
 GF
|
Для чистовой обработки сталей. Двусторонний стружколом.
Острая и прочная режущая кромка
Хороший вывод стружки при небольшой глубине
|
 QF
|
Для чистовой обработки стали.
Двусторонний стружколом. Достаточная прочность режущей кромки для резания на различной глубине.
Криволинейная острая режущая кромка способствует хорошему отводу стружки и превосходному качеству обрабатываемой поверхности
|
SV
|
|
 GM
|
Для получистовой обработки стали.
Двусторонний стружколом.
Прочная плоская режущая кромка.
|
 QM
|
Самый универсальный стружколом, применяется для получистовой обработки стали. Плавный и объемный отвод стружки благодаря широкой стружколомающей канавке. Обладает превосходным балансом между остротой и прочностью режущей кромки.
Уникальный стружколом, отлично подходит для получерновой и чистовой обработки, за счет специально спроектированной формы стружколома, данная пластина может работать одновременно, как черновая и более чистовая пластина (хорошо снимает корку и при чистовом проходе дает отличную чистоту поверхности)
|
 QR
|
Для черновой обработки углеродистых, легированных сталей. Двусторонний стружколом.
Можно использовать для большой глубины резания, благодаря специальной конструкции и прочной передней кромки.
|
Обработка нержавеющих сталей, группа
М, S
|
|
 SF
|
Для чистовой обработки жаропрочных и нержавеющих сталей, также, в комбинации со сплавом GS3115, используется для обработки сталей высокой твердости, до 60 HRC |

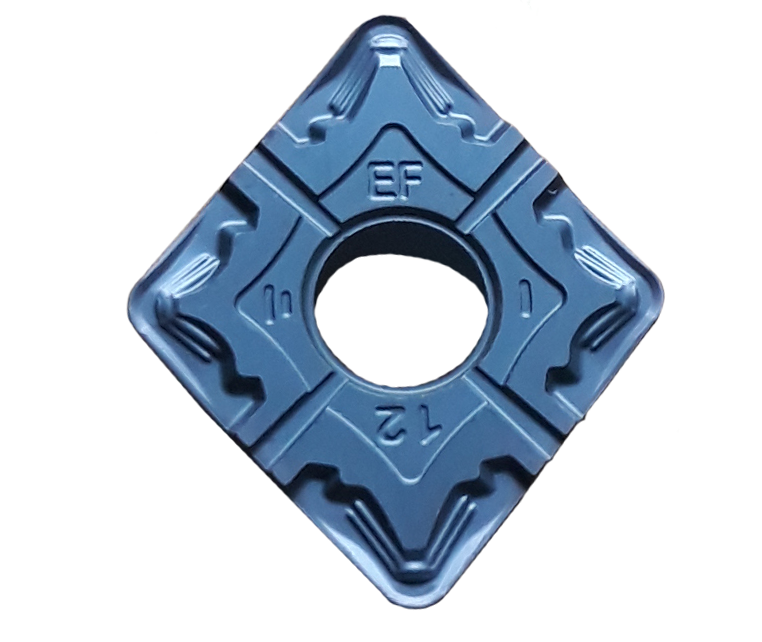

 EF
|
Для чистовой обработки жаропрочных и нержавеющих сталей |
 SM
|
Для чистовой и получистовой обработки нержавеющих и низкоуглеродистых сталей.
Двусторонний стружколом.
Острая режущая кромка
|
 LM
|
Новый, улучшенный стружколом для чистовой и получистовой обработки нержавеющих сталей (в комбинации со сплавом GM3215, обрабатывает высокотвердые стали, твердостью до 62 HRC)
|
 LR
|
Новый стружколом для черновой и получерновой обработки нержавеющей стали
|
 UK
|
Данный стружколом используется для черновой обработки чугуна и нержавеющей стали. (В совокупности со сплавом GS3125, отлично обрабатывает высокотвердую нержавейку при нестабильных условиях, стойкий к удару)
|

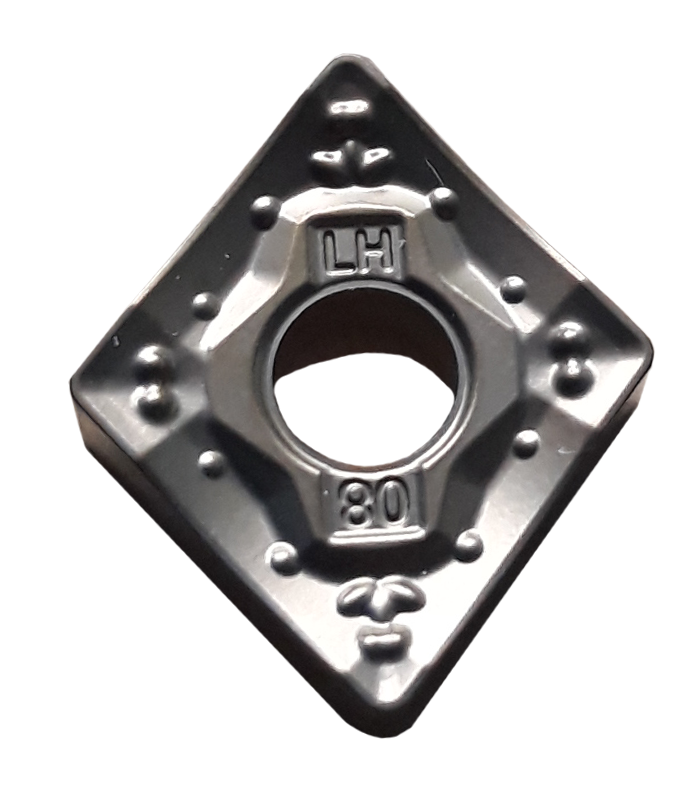

 LH
|
Данный стружколом, применяется для тяжелой обработки нержавеющей стали, стойкий к удару.
Односторонний стружколом.
|
| Обработка чугуна,
группа
К
|
|
 |
Применяется для получерновой, черновой обработки чугунов при тяжелом резании.
Двусторонний стружколом.
Прочная режущая кромка с широкой фаской увеличивает производительность.
|
|
Данный стружколом используется для черновой обработки чугуна и нержавеющей стали.
|
Возможные сплавы для данной пластины:
Группа "Р" (сталь):
GP1105 - Чистовая обработка стали без удара или с легким прерыванием;
GP1115 - Чистовая, получистовая обработка стали без удара или с легким прерыванием ;
GP91TF - Чистовая, получистовая обработка стали (кермет);
GP1225 - Получистовая, легкая черновая обработка стали (пластина стойкая к удару);
GP3125 - Получистовая обработка стали (универсальный сплав, подходит для основных операций обработки заготовок из различных материалов)
GP1135 - Черновая обработка стали (пластина стойкая удару);
GA4230 - Чистовая, получистовая обработка стали.
Группа "М" (нержавеющая сталь)
GM1125 - Чистовая обработка нержавеющей стали
GM3215 - Чистовая обработка нержавеющих сталей твердостью до 60HRC Новый сплав
GM3115 - Чистовая, получистовая обработка нержавеющей стали с легким ударом;
GM3225 - Получистовая обработка нержавеющей стали (стойкий к удару) Новый сплав
GM3125 - Получистовая обработка нержавеющей стали с ударом.
Группа "S" (жаропрочные материалы)
GS3115 - Чистовая обработка жаропрочных материалов;
GS3125 - Получистовая обработка жаропрочных материалов (стойкий к удару).
Группа материалов "К" (чугун)
GK1115 - Чистовая обработка чугуна с шаровидным графитом и серого чугуна без удара;
GK1120 - Чистовая, получистовая обработка чугуна с шаровидным графитом и серого чугуна без удара;
GK2115 - Получистовая обработка высокопрочного, серого чугуна без удара;
GK1125 - Тяжелая черновая обработка чугуна с ударом;
GK4125 - Получистовая, черновая обработка высокопрочного, серого чугуна (стойкий к удару);
GK1130 - Черновое точение высокопрочного чугуна с ударом.
GA4230 - Универсальный сплав для получистовой обработки стали, нержавейки, чугуна
Список всех возможных вариантов пластин CNMA и CNMG включая сплавы и стружколомы:
| CNMA120404-GK1115 |
| CNMA120404-GK1125 |
| CNMA120404-GP91TF |
| CNMA120408-GK1105 |
| CNMA120408-GK1115 |
| CNMA120408-GK1120 |
| CNMA120408-GK1125 |
| CNMA120408-GK1130 |
| CNMA120408-GP91TF |
| CNMA120412-GK1105 |
| CNMA120412-GK1115 |
| CNMA120412-GK1120 |
| CNMA120412-GK1125 |
| CNMA120412-GK1130 |
| CNMA120416-GK1115 |
| CNMA120416-GK1120 |
| CNMA120416-GK1125 |
| CNMA120416-GK1130 |
| CNMA160612-GK1115 |
| CNMA160612-GK1120 |
| CNMA160612-GK1125 |
| CNMA160612-GK1130 |
| CNMA160616-GK1115 |
| CNMA160616-GK1120 |
| CNMA160616-GK1125 |
| CNMA160616-GK1130 |
| CNMA160620-GK1115 |
| CNMA160620-GK1120 |
| CNMA160620-GK1125 |
| CNMA160620-GK1130 |
| CNMA190612-GK1115 |
| CNMA190612-GK1120 |
| CNMA190612-GK1125 |
| CNMA190612-GK1130 |
| CNMA190616-GK1115 |
| CNMA190616-GK1120 |
| CNMA190616-GK1125 |
| CNMA190616-GK1130 |
| CNMA190624-GK1115 |
| CNMA190624-GK1120 |
| CNMA190624-GK1125 |
| CNMA190624-GK1130 |
| CNMG090304-QF-GP1115 |
| CNMG090304-QF-GP1225 |
| CNMG090304-QF-GP91TF |
| CNMG090304-QF-GP91TM |
| CNMG090304-QM-GP1115 |
| CNMG090304-QM-GP1225 |
| CNMG090304-QM-GP91TF |
| CNMG090304-QM-GP91TM |
| CNMG090304-SM-GM1125 |
| CNMG090304-SM-GM3125 |
| CNMG090304-SM-GM3225 |
| CNMG090308-GF-GP1115 |
| CNMG090308-GF-GP1125 |
| CNMG090308-GF-GP1225 |
| CNMG090308-GM-GP1115 |
| CNMG090308-GM-GP1125 |
| CNMG090308-GM-GP1225 |
| CNMG090308-QF-GP1115 |
| CNMG090308-QF-GP1225 |
| CNMG090308-QF-GP91TF |
| CNMG090308-QF-GP91TM |
| CNMG090308-QM-GP1115 |
| CNMG090308-QM-GP1225 |
| CNMG090308-QM-GP91TF |
| CNMG090308-QM-GP91TM |
| CNMG090308-SM-GM1125 |
| CNMG090308-SM-GM3115 |
| CNMG090308-SM-GM3125 |
| CNMG090308-SM-GM3225 |
| CNMG09T304-SM-GM1125 |
| CNMG09T304-SM-GM3125 |
| CNMG09T308-SM-GM1125 |
| CNMG09T308-SM-GM3125 |
| CNMG120404-GF-GP1115 |
| CNMG120404-GF-GP1125 |
| CNMG120404-GF-GP1225 |
| CNMG120404-GF-GP91TF |
| CNMG120404-GM-GP1115 |
| CNMG120404-GM-GP1125 |
| CNMG120404-GM-GP1225 |
| CNMG120404-GM-GP91TF |
| CNMG120404-LM-GM1115 |
| CNMG120404-LM-GM3215 |
| CNMG120404-LM-GM3225 |
| CNMG120404-QF-GP1105 |
| CNMG120404-QF-GP1105 |
| CNMG120404-QF-GP1115 |
| CNMG120404-QF-GP1120 |
| CNMG120404-QF-GP1225 |
| CNMG120404-QF-GP91TF |
| CNMG120404-QF-GP91TM |
| CNMG120404-QM-GK1115 |
| CNMG120404-QM-GM1125 |
| CNMG120404-QM-GP1105 |
| CNMG120404-QM-GP1115 |
| CNMG120404-QM-GP1120 |
| CNMG120404-QM-GP1225 |
| CNMG120404-QM-GP91TF |
| CNMG120404-QM-GP91TM |
| CNMG120404-SF-GS3115 |
| CNMG120404-SM-GM1125 |
| CNMG120404-SM-GM3115 |
| CNMG120404-SM-GM3125 |
| CNMG120404-SM-GM3215 |
| CNMG120404-SM-GM3225 |
| CNMG120404-SM-GP91TF |
| CNMG120404-SM-GP91TM |
| CNMG120404-SM-GS3125 |
| CNMG120404-UK-GK1115 |
| CNMG120404-UK-GK1120 |
| CNMG120404-UK-GK1125 |
| CNMG120408-BM-GP1105 |
| CNMG120408-BM-GP1115 |
| CNMG120408-BM-GP1225 |
| CNMG120408-CM-GP1105 |
| CNMG120408-CM-GP1115 |
| CNMG120408-CM-GP1120 |
| CNMG120408-CM-GP1225 |
| CNMG120408-EM-GM3225 |
| CNMG120408-GF-GP1115 |
| CNMG120408-GF-GP1125 |
| CNMG120408-GF-GP1225 |
| CNMG120408-GF-GP91TF |
| CNMG120408-GM-GK1115 |
| CNMG120408-GM-GP1115 |
| CNMG120408-GM-GP1125 |
| CNMG120408-GM-GP1225 |
| CNMG120408-GM-GP91TF |
| CNMG120408-HK-GK1105 |
| CNMG120408-HK-GK1115 |
| CNMG120408-HK-GK1120 |
| CNMG120408-HK-GK1125 |
| CNMG120408-HK-GK1130 |
| CNMG120408-HK-GP1115 |
| CNMG120408-HK-GP1135 |
| CNMG120408-HK-GP1225 |
| CNMG120408-LM-GM1115 |
| CNMG120408-LM-GM3215 |
| CNMG120408-LM-GM3225 |
| CNMG120408-LR-GM1115 |
| CNMG120408-LR-GM1225 |
| CNMG120408-LR-GM3215 |
| CNMG120408-LR-GM3225 |
| CNMG120408L-SV-GP1225 |
| CNMG120408L-SV-GP91TF |
| CNMG120408L-SV-GP91TM |
| CNMG120408-QF-GP1105 |
| CNMG120408-QF-GP1115 |
| CNMG120408-QF-GP1120 |
| CNMG120408-QF-GP1225 |
| CNMG120408-QF-GP91TF |
| CNMG120408-QF-GP91TM |
| CNMG120408-QM-GK1115 |
| CNMG120408-QM-GK1120 |
| CNMG120408-QM-GM1125 |
| CNMG120408-QM-GP1105 |
| CNMG120408-QM-GP1115 |
| CNMG120408-QM-GP1120 |
| CNMG120408-QM-GP1125 |
| CNMG120408-QM-GP1225 |
| CNMG120408-QM-GP91TF |
| CNMG120408-QM-GP91TM |
| CNMG120408-QR-GM1125 |
| CNMG120408-QR-GP1105 |
| CNMG120408-QR-GP1115 |
| CNMG120408-QR-GP1135 |
| CNMG120408-QR-GP1225 |
| CNMG120408R-SV-GP1225 |
| CNMG120408R-SV-GP91TF |
| CNMG120408R-SV-GP91TM |
| CNMG120408-SF-GS3115 |
| CNMG120408-SM-GM1115 |
| CNMG120408-SM-GM1125 |
| CNMG120408-SM-GM1225 |
| CNMG120408-SM-GM3115 |
| CNMG120408-SM-GM3125 |
| CNMG120408-SM-GM3215 |
| CNMG120408-SM-GM3225 |
| CNMG120408-SM-GP1125 |
| CNMG120408-SM-GP91TF |
| CNMG120408-SM-GP91TM |
| CNMG120408-SM-GS3115 |
| CNMG120408-SM-GS3125 |
| CNMG120408-SM-GS9125 |
| CNMG120408-SR-GM1135 |
| CNMG120408-UK-GK1105 |
| CNMG120408-UK-GK1115 |
| CNMG120408-UK-GK1120 |
| CNMG120408-UK-GK1125 |
| CNMG120408-UK-GK1130 |
| CNMG120408-VJ-GK1115 |
| CNMG120408-WM-GK1115 |
| CNMG120408-WM-GP1225 |
| CNMG120408-WM-GP91TF |
| CNMG120412-EF-GK1115 |
| CNMG120412-EF-GP1115 |
| CNMG120412-GF-GP1115 |
| CNMG120412-GF-GP1125 |
| CNMG120412-GF-GP1225 |
| CNMG120412-GM-GP1115 |
| CNMG120412-GM-GP1125 |
| CNMG120412-GM-GP1225 |
| CNMG120412-GM-GP91TF |
| CNMG120412-HK-GK1105 |
| CNMG120412-HK-GK1115 |
| CNMG120412-HK-GK1120 |
| CNMG120412-HK-GK1125 |
| CNMG120412-HK-GK1130 |
| CNMG120412-HK-GP1115 |
| CNMG120412-HK-GP1225 |
| CNMG120412-LM-GM1115 |
| CNMG120412-LM-GM1225 |
| CNMG120412-LM-GM3215 |
| CNMG120412-LM-GM3225 |
| CNMG120412-LR-GM1115 |
| CNMG120412-LR-GM1225 |
| CNMG120412-LR-GM3215 |
| CNMG120412-LR-GM3225 |
| CNMG120412-QM-GK1115 |
| CNMG120412-QM-GK1120 |
| CNMG120412-QM-GM1115 |
| CNMG120412-QM-GM1125 |
| CNMG120412-QM-GP1105 |
| CNMG120412-QM-GP1115 |
| CNMG120412-QM-GP1120 |
| CNMG120412-QM-GP1125 |
| CNMG120412-QM-GP1225 |
| CNMG120412-QR-GM1125 |
| CNMG120412-QR-GP1105 |
| CNMG120412-QR-GP1115 |
| CNMG120412-QR-GP1135 |
| CNMG120412-QR-GP1225 |
| CNMG120412-SM-GM1115 |
| CNMG120412-SM-GM1125 |
| CNMG120412-SM-GM1225 |
| CNMG120412-SM-GM3115 |
| CNMG120412-SM-GM3125 |
| CNMG120412-SM-GM3215 |
| CNMG120412-SM-GM3225 |
| CNMG120412-SM-GP1125 |
| CNMG120412-SM-GS3115 |
| CNMG120412-SM-GS3125 |
| CNMG120412-SM-GS9125 |
| CNMG120412-UK-GK1105 |
| CNMG120412-UK-GK1115 |
| CNMG120412-UK-GK1120 |
| CNMG120412-UK-GK1125 |
| CNMG120412-UK-GK1130 |
| CNMG120412-UK-GS3125 |
| CNMG120412-VJ-GK1115 |
| CNMG120412-WM-GK1115 |
| CNMG120412-WM-GP1225 |
| CNMG120412-WM-GP91TF |
| CNMG120416-GM-GP1115 |
| CNMG120416-GM-GP1125 |
| CNMG120416-GM-GP1225 |
| CNMG120416-HK-GK1115 |
| CNMG120416-HK-GK1120 |
| CNMG120416-HK-GK1125 |
| CNMG120416-HK-GK1130 |
| CNMG120416-QM-GP1105 |
| CNMG120416-QM-GP1115 |
| CNMG120416-QM-GP1225 |
| CNMG120416-QR-GP1115 |
| CNMG120416-QR-GP1135 |
| CNMG120416-QR-GP1225 |
| CNMG120416-SM-GM1125 |
| CNMG120416-SM-GM3125 |
| CNMG120416-SM-GM3225 |
| CNMG120416-UK-GK1115 |
| CNMG120416-UK-GK1120 |
| CNMG120416-UK-GK1125 |
| CNMG120416-UK-GK1130 |
| CNMG160608-GM-GP1115 |
| CNMG160608-GM-GP1125 |
| CNMG160608-GM-GP1225 |
| CNMG160608-QM-GP1105 |
| CNMG160608-QM-GP1115 |
| CNMG160608-QM-GP1225 |
| CNMG160608-QR-GP1225 |
| CNMG160608-SM-GM1125 |
| CNMG160608-SM-GM3115 |
| CNMG160608-SM-GM3125 |
| CNMG160608-UK-GK1115 |
| CNMG160608-UK-GK1120 |
| CNMG160608-UK-GK1125 |
| CNMG160608-UK-GK1130 |
| CNMG160612-GM-GP1115 |
| CNMG160612-GM-GP1125 |
| CNMG160612-GM-GP1225 |
| CNMG160612-HK-GK1115 |
| CNMG160612-HK-GK1120 |
| CNMG160612-HK-GK1125 |
| CNMG160612-HK-GK1130 |
| CNMG160612-HK-GP1115 |
| CNMG160612-HK-GP1225 |
| CNMG160612-QM-GM1125 |
| CNMG160612-QM-GP1105 |
| CNMG160612-QM-GP1115 |
| CNMG160612-QM-GP1120 |
| CNMG160612-QM-GP1225 |
| CNMG160612-QR-GP1105 |
| CNMG160612-QR-GP1115 |
| CNMG160612-QR-GP1135 |
| CNMG160612-QR-GP1225 |
| CNMG160612-SM-GM1125 |
| CNMG160612-SM-GM3115 |
| CNMG160612-SM-GM3125 |
| CNMG160612-SM-GM3225 |
| CNMG160612-UK-GK1105 |
| CNMG160612-UK-GK1115 |
| CNMG160612-UK-GK1120 |
| CNMG160612-UK-GK1125 |
| CNMG160612-UK-GK1130 |
| CNMG160616-GM-GP1115 |
| CNMG160616-GM-GP1125 |
| CNMG160616-GM-GP1225 |
| CNMG160616-HK-GK1115 |
| CNMG160616-HK-GK1120 |
| CNMG160616-HK-GK1125 |
| CNMG160616-HK-GK1130 |
| CNMG160616-HK-GP1115 |
| CNMG160616-HK-GP1225 |
| CNMG160616-QR-GP1105 |
| CNMG160616-QR-GP1115 |
| CNMG160616-QR-GP1135 |
| CNMG160616-QR-GP1225 |
| CNMG160616-SM-GM1125 |
| CNMG160616-SM-GM3115 |
| CNMG160616-SM-GM3125 |
| CNMG160616-SM-GM3225 |
| CNMG160616-UK-GK1105 |
| CNMG160616-UK-GK1115 |
| CNMG160616-UK-GK1120 |
| CNMG160616-UK-GK1125 |
| CNMG160616-UK-GK1130 |
| CNMG190608-GM-GP1115 |
| CNMG190608-GM-GP1125 |
| CNMG190608-GM-GP1225 |
| CNMG190608-QM-GP1115 |
| CNMG190608-QM-GP1225 |
| CNMG190608-QR-GP1115 |
| CNMG190608-QR-GP1135 |
| CNMG190608-QR-GP1225 |
| CNMG190608-SM-GM1125 |
| CNMG190608-SM-GM3125 |
| CNMG190608-SM-GM3225 |
| CNMG190612-GM-GP1115 |
| CNMG190612-GM-GP1125 |
| CNMG190612-GM-GP1225 |
| CNMG190612-HK-GK1115 |
| CNMG190612-HK-GK1120 |
| CNMG190612-HK-GK1125 |
| CNMG190612-HK-GK1130 |
| CNMG190612-HK-GP1115 |
| CNMG190612-HK-GP1225 |
| CNMG190612-QM-GP1105 |
| CNMG190612-QM-GP1115 |
| CNMG190612-QM-GP1225 |
| CNMG190612-QR-GP1115 |
| CNMG190612-QR-GP1135 |
| CNMG190612-QR-GP1225 |
| CNMG190612-SM-GM1125 |
| CNMG190612-SM-GM3125 |
| CNMG190612-SM-GM3225 |
| CNMG190612-UK-GK1115 |
| CNMG190612-UK-GK1120 |
| CNMG190612-UK-GK1125 |
| CNMG190612-UK-GK1130 |
| CNMG190616-GM-GP1115 |
| CNMG190616-GM-GP1125 |
| CNMG190616-GM-GP1225 |
| CNMG190616-HK-GK1115 |
| CNMG190616-HK-GK1120 |
| CNMG190616-HK-GK1125 |
| CNMG190616-HK-GK1130 |
| CNMG190616-HK-GP1115 |
| CNMG190616-HK-GP1135 |
| CNMG190616-HK-GP1225 |
| CNMG190616-QM-GP1115 |
| CNMG190616-QM-GP1225 |
| CNMG190616-QR-GK1115 |
| CNMG190616-QR-GP1105 |
| CNMG190616-QR-GP1115 |
| CNMG190616-QR-GP1135 |
| CNMG190616-QR-GP1225 |
| CNMG190616-SM-GM1125 |
| CNMG190616-SM-GM3125 |
| CNMG190616-SM-GM3225 |
| CNMG190616-SM-GS9125 |
| CNMG190616-UK-GK1115 |
| CNMG190616-UK-GK1120 |
| CNMG190616-UK-GK1125 |
| CNMG190616-UK-GK1130 |
| CNMG190624-QR-GP1115 |
| CNMG190624-QR-GP1135 |
| CNMG190624-QR-GP1225 |
| CNMG250924-QR-GP1225 |
| CNMM120408-LH-GM1115 |
| CNMM120408-LH-GM1225 |
| CNMM120408-LH-GM3225 |
| CNMM190616-GP1105 |
| CNMM190616-GP1125 |
| CNMM190616-QH-GP1105 |
| CNMM190616-QH-GP1135 |
| CNMM190616-QH-GP1225 |
| CNMM190624-BH-GP1225 |
| CNMM190624-QH-GP1115 |
| CNMM190624-QH-GP1135 |
| CNMM190624-QH-GP1225 |
| CNMM190624-SH-GP1105 |
| CNMM190624-SH-GP1115 |
| CNMM190624-SH-GP1225 |
| CNMM250924-GP1115 |
| CNMM250924-GP1225 |
| CNMM250924-QH-GP1105 |
| CNMM250924-QH-GP1115 |
| CNMM250924-QH-GP1135 |
| CNMM250924-QH-GP1225 |
